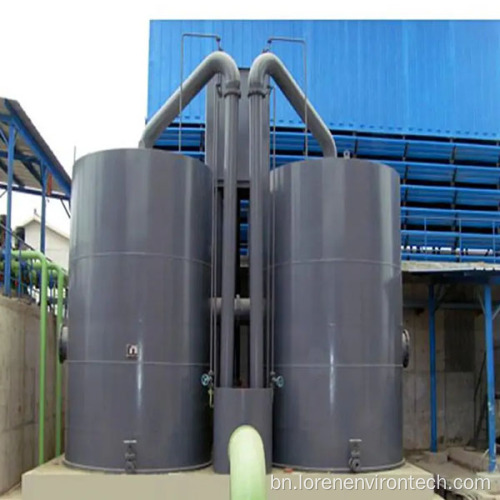

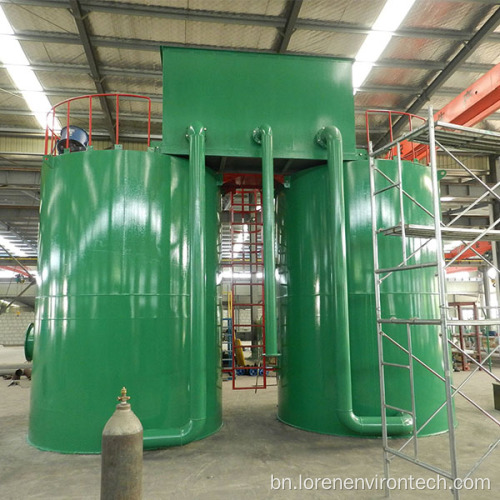

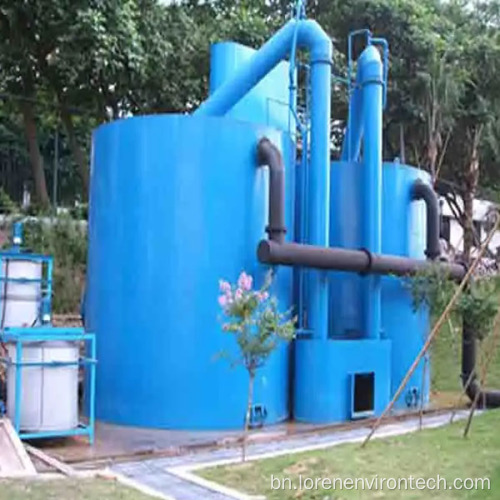

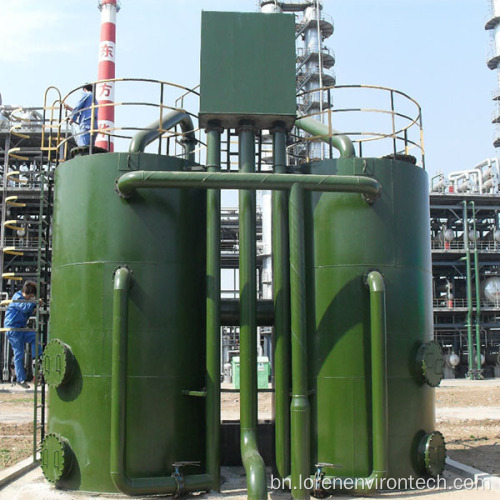

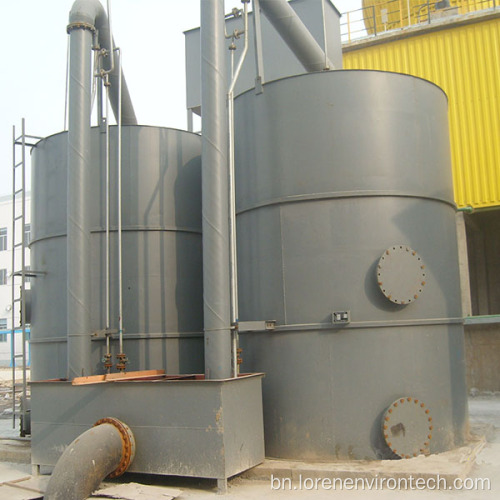

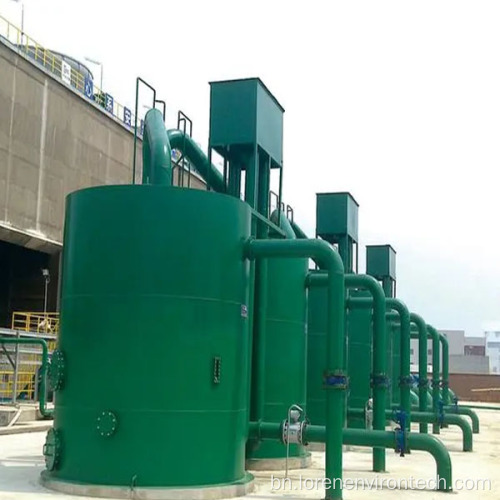

ইস্পাত মাধ্যাকর্ষণ ভালভেললেস ফিল্টার
বর্ণনা
মাধ্যাকর্ষণ ভালভলেস ফিল্টার একটি আদর্শ জল চিকিত্সা পরিস্রাবণ সরঞ্জাম
নীতি
ফিল্টারটিতে জল প্রবাহ ট্যাপ করুন এবং সিফন ঘটনা দ্বারা মাধ্যাকর্ষণ মাধ্যমে তার মিডিয়া স্তরগুলির মাধ্যমে জল থেকে পৃথক অমেধ্যগুলি পৃথক করুন কারণ নেতিবাচক চাপের কারণে সিস্টেমটিকে পরিস্রাবণ চক্র হিসাবে তৈরি করতে অটো ব্যাক ওয়াশিং তৈরি করতে।
বৈশিষ্ট্য
কোনও ভালভ এবং নিয়ন্ত্রণ ভালভ
-সাইট অপারেটর কাজ করা দরকার
-লোয়ার শক্তি খরচ
-লোয়ার চলমান ব্যয়
-সেফ এবং নির্ভরযোগ্য চলমান
-সহজ ব্যবস্থাপনা
-কমপ্যাক্ট ডিজাইন ইন্টিগ্রেশন ওয়াটার ট্যাঙ্ক এবং ইউ-শার্প পাইপ
- লেপ সহ উচ্চ সুনির্দিষ্ট প্রসেসিং
প্রার্থী
-পেট্রোলিয়াম, রাসায়নিক শিল্প, ধাতুবিদ্যা, বৈদ্যুতিক শক্তি, তেল পরিশোধন, হালকা শিল্প এবং টেক্সটাইলের মতো শিল্প সঞ্চালনের জলের বিআইপাস ফিল্টার চিকিত্সা
- পৃষ্ঠের জল পরিশোধন
- ভূগর্ভস্থ জলের আয়রন এবং ম্যাঙ্গানিজ অপসারণ
-ওয়াটার ওয়ার্কস উদ্ভিদ জলের পরিস্রাবণ
-জল নরমকরণ এবং নির্জনতার জন্য প্রিলিমিনারি চিকিত্সা
-সুইমিং পুলের জল পরিশোধন
-ল্যান্ডস্কেপ বর্জ্য জল পরিশোধন
-TSS উত্পাদন লাইন বর্জ্য জল অপসারণ
- গৌণ নিকাশী চিকিত্সার পরে আরও পরিশোধন
মডেল নির্বাচন
উ: বিজ্ঞপ্তি শেপ গ্রুপ মডেল প্যারামিটার
|
Item
|
Model
|
|
LVF-20
|
LVF-40
|
LVF-60
|
LVF-80
|
|
Capacity （M3/H）
|
20
|
40
|
60
|
80
|
|
Outline size（m）
|
L
|
3600
|
4400
|
5400
|
5900
|
|
W
|
2100
|
2500
|
3000
|
3200
|
|
H
|
6800
|
6800
|
6800
|
6800
|
|
Tube size
（mm）
|
Inlet DN Dg1
|
100
|
150
|
200
|
200
|
|
Height H1
|
4710
|
4810
|
4810
|
4810
|
|
Out let DN Dg2
|
100
|
150
|
150
|
200
|
|
Height H2
|
400
|
450
|
500
|
500
|
|
Drain tube DN Dg3
|
300
|
300
|
400
|
400
|
|
Height H3
|
360
|
360
|
460
|
460
|
|
Tube pot size
（mm）
|
Ø1
|
1400
|
1800
|
2240
|
2460
|
|
Ø2
|
900
|
1000
|
1000
|
1000
|
|
c
|
1134
|
1350
|
1540
|
1636
|
|
e
|
655
|
780
|
890
|
945
|
|
f
|
755
|
950
|
1125
|
1225
|
|
g
|
215
|
250
|
325
|
355
|
|
Weight（Metric Tons ）
|
21.9
|
35.7
|
50.6
|
65.7
|
বি। আয়তক্ষেত্রাকার আকৃতি গ্রুপ মডেল প্যারামিটার
|
Each unit With Two Square Shape Tank With Finish Water Lost:1700mm
|
|
Model
|
Volume/ Filter Area （m3/h*m2）
|
Body Dimension
|
G.W.
|
Media Volume
/Weight（m³/T）
|
Backwash
Flow
15L/m²·S
|
|
LVF20-1
|
20/2.13
|
2000×1100×4340
|
16.2
|
2.07/3.62
|
18.75
|
|
LVF30-1
|
30/3.19
|
2000×1630×4402
|
23.1
|
3.09/5.42
|
28.03
|
|
LVF40-1
|
40/4.24
|
2165×2000×4442
|
29.9
|
4.11/7.20
|
37.40
|
|
LVF50-1
|
50/5.33
|
2710×2000×4442
|
36.5
|
5.17/9.05
|
46.88
|
|
LVF60-1
|
60/6.39
|
2600×2500×4502
|
44.2
|
6.20/10.85
|
56.25
|
|
LVF80-1
|
80/8.50
|
3600×2900×4547
|
58.8
|
8.25/14.43
|
75.00
|
|
LVF100-1
|
100/10.52
|
2100×2600×4512
|
37.7
|
10.2/17.86
|
93.90
|
|
LVF1251
|
125/13.13
|
2255×3000×4558
|
46.4
|
12.74/22.29
|
116.98
|
|
LVF150-1
|
150/15.67
|
2705×3000×4558
|
54.7
|
15.20/26.60
|
139.52
|
|
LVF175-1
|
175/18.40
|
3160×3000×4558
|
63.3
|
17.85/31.23
|
163.50
|
সি ফিল্টার মিডিয়া ক্ষমতা
|
Model
|
Quartz DN
|
Gravel Cushion Grain DN
|
|
1～2mm
|
2～4mm
|
4～8mm
|
8～16mm
|
|
LVF-20
|
2.7
|
0.24
|
0.24
|
0.35
|
|
LVF-40
|
4.7
|
0.42
|
0.42
|
0.60
|
|
LVF-60
|
7.3
|
0.63
|
0.63
|
0.95
|
|
LVF-80
|
9.0
|
0.80
|
0.80
|
1.15
|
সরবরাহ & ইনস্টল রেঞ্জ
- এফ ইল্টার বডি সমস্ত অংশের অংশ অন্তর্ভুক্ত।
- এফ ইল্টার বাইরের অংশগুলি যেমন সিফন এবং নিকাশী জলের টিউবগুলির পাশাপাশি টিউব সমর্থন করে
- টি তিনি পাইপলাইন, ভালভ এবং একই গ্রুপ ফিল্টার ট্যাঙ্কগুলির মধ্যে সমর্থন করে।
- এস টিল ফিল্টার ড্রেন ক্লিন ভালভ , সংক্ষিপ্ত পাইপ এবং কনুই।
মিডিয়া এবং সমর্থন মিডিয়া ব্যবস্থা পদ্ধতি
- ফিল্টারটি মাউন্ট করার পরে সমস্ত অমেধ্যগুলি পরিষ্কার করুন, তারপরে প্রতিটি মিডিয়াগুলির প্রতিটি প্রুফ উচ্চতা লাইন চিহ্নিত করুন এবং ফিল্টার অভ্যন্তরীণ প্রাচীরের মিডিয়াকে সমর্থন করুন, প্রতিটি শস্য ডিএন রেঞ্জকে ডাবল চেক করুন যাতে এগুলি প্রকৃত বিতরণের জন্য বড় থেকে ছোট পর্যন্ত পূরণ করুন।
- সমস্ত আনুষ্ঠানিক চিহ্নিত লাইনের সাথে সামঞ্জস্য রেখে নীচের গড় -তাত্পর্য সমর্থন মিডিয়া (উপাদান ) থেকে উপরের দিকে সমর্থন মিডিয়া বিন্যাসে বহন করুন ।
- সমর্থন মিডিয়া বিন্যাস শেষ করার পরে, ফিল্টার মিডিয়াগুলি ব্লেডের সাথে সামঞ্জস্য করে চিহ্নিত রেখার সাথে সামঞ্জস্য রেখে এর আনুপাতিক ব্যবস্থাটি নিশ্চিত করার জন্য সাবধানতার সাথে আগে একইভাবে বিতরণ করুন ।
মাউন্টিং বিবরণ
- যখন ফিল্টারটি সাইটের অবস্থানে রাখেন, এটিকে মসৃণ এবং স্থিতিশীল করার জন্য অবশ্যই আবার স্তরটি পরীক্ষা করতে হবে, এটি নীচের স্টিলের প্লেটগুলিতে ঝালাই করা হবে এবং স্থির করা হবে।
- জলের ট্যাঙ্ক ফিল্টার ছাদ মরীচি সমর্থন দিয়ে বোল্টেড দুটি ওয়েয়ারকে একই স্তরের উচ্চতায় তৈরি করতে এইভাবে জল বিতরণকে গড়ভাবে সুরক্ষিত করতে ।
- সিফন টিউব সিস্টেমের সাথে ফ্ল্যাঞ্জ এবং স্ক্রু সংযোগ করা কোনও বায়ু ফুটো করতে হবে না এবং সিফন এবং সহায়ক টিউব প্রুফ পজিশনের উচ্চতা কঠোরভাবে নিয়ন্ত্রণ করতে হবে না।
- জারা-প্রমাণ চিকিত্সার অভ্যন্তরে বিশেষ পাশাপাশি , বাইরের পৃষ্ঠের রঙিন নির্ধারিত আবরণও করা দরকার।
অপারেশন বিবরণ
- প্রথম দৌড়ে, জল তৈরির জন্য জলের ট্যাঙ্কে পরিষ্কার জল ইনজেকশন করতে রাবার টিউব ব্যবহার করুন
ফিল্টারটিতে বায়ু নিষ্কাশনের জন্য নল সংযোগকারী টিউবের মাধ্যমে নীচে থেকে উপরের দিকে ফিল্টার দিয়ে যাওয়া ।
- প্রথম ব্যাক ওয়াশিং , সাইফনের 1/4 এর মধ্যে ওয়াশিং তীব্রতা সামঞ্জস্য করুন তীব্রতা সামঞ্জস্যকারী ডিভাইসের মাধ্যমে টিউব ডিএন অবস্থান হ্রাস করুন, এর পরে, নিয়ন্ত্রিত মান পর্যন্ত ধীরে ধীরে উদ্বোধনী ডিগ্রি বাড়ান।
- অপারেশন চলাকালীন, অবশ্যই তার ফিল্টার মিডিয়া স্তরের অবস্থানে বা দূষিত ইএসপি -তে অবশ্যই পরীক্ষা করতে হবে। যখন পাস ফিল্টারিং প্রচারিত শীতল জল যার ফিল্টার মিডিয়াগুলি শৈবাল দ্বারা দূষিত করা সহজ , যদি পাওয়া যায়, তবে অবশ্যই দূষিত মিডিয়া স্তরটি প্রায় 100 মিমি বেধকে সরিয়ে ফেলতে হবে এবং তারপরে এটি নতুন ফিল্টার মিডিয়া হিসাবে পরিবর্তন করতে হবে।
